Tracciato fustella: come si progetta

Una grafica bellissima su una fustella sbagliata è un problema che si scopre quando la scatola è già tagliata e piegata, e il logo è finito esattamente sulla piega che non doveva toccare. Il tracciato fustella è la parte meno visibile di un packaging, ma è quella su cui si costruisce tutto il resto.

In questa guida vediamo cos’è un tracciato fustella, come si progetta un file corretto e, soprattutto, cosa cambia tra una fustella a catalogo e una su misura: è il punto su cui gira quasi ogni scelta di tempi e di costi.

Cos’è un tracciato fustella

Il tracciato fustella, chiamato anche tracciato di fustella, è il disegno tecnico che indica alla macchina dove tagliare e dove piegare il cartoncino per farlo diventare una scatola. E’ la base su cui si costruisce tutto il resto del file, grafica compresa. Se il tracciato non è corretto, il problema non si vede a schermo; si vede quando la scatola è già tagliata e piegata, ed è tardi per correggerlo.

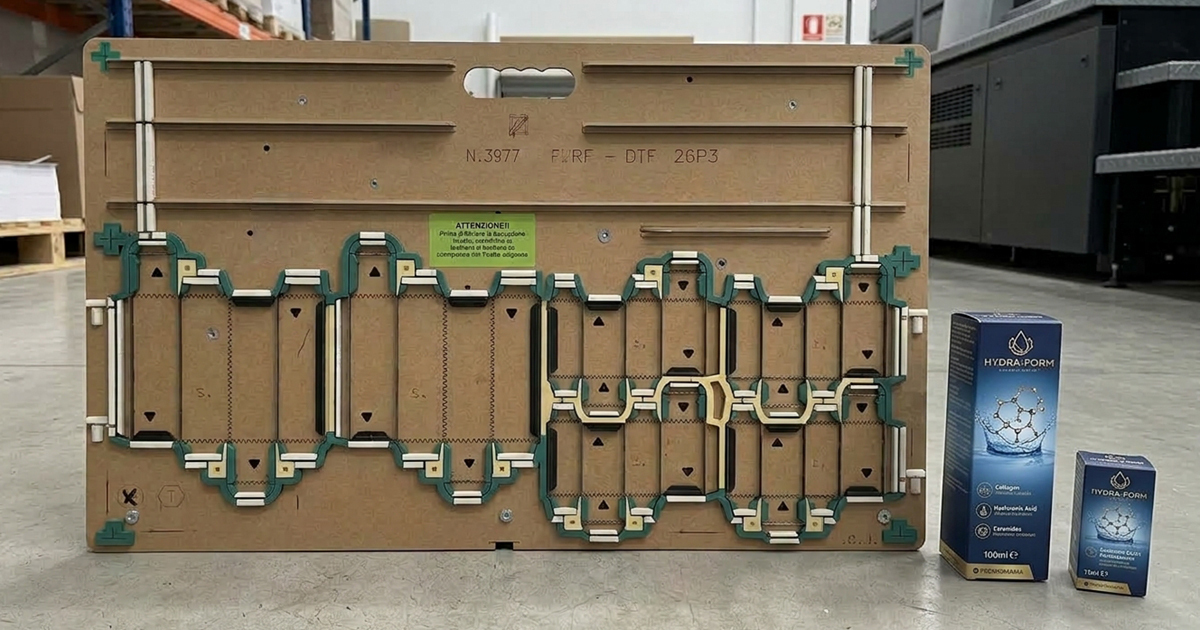

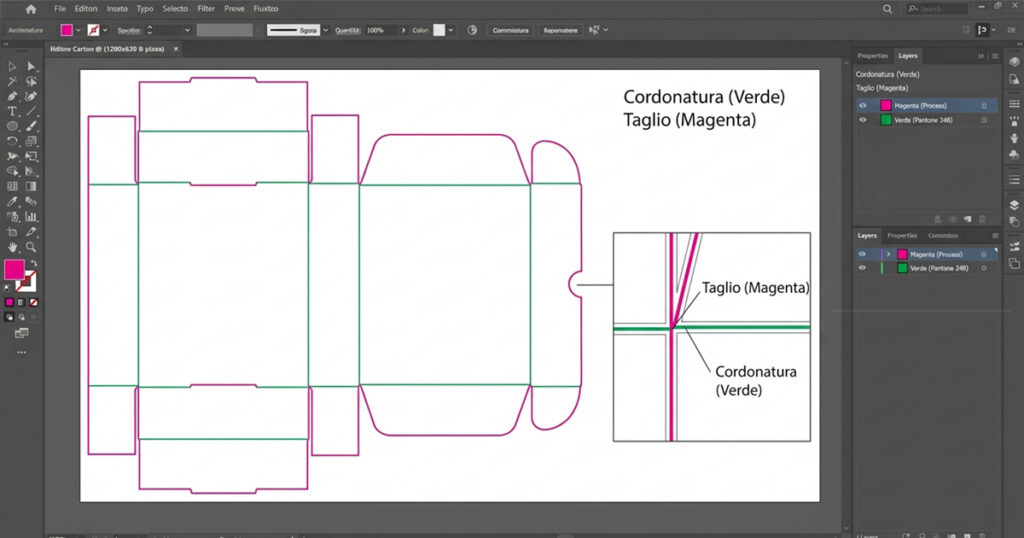

Un tracciato distingue sempre due tipi di linea, in genere di colore diverso per restare riconoscibili al reparto tecnico:

• La linea di taglio, dove il cartoncino viene tranciato.
• La linea di cordonatura, dove il cartoncino viene solo segnato, per piegarsi in modo netto senza spaccarsi.

Confondere le due linee, o dimenticarne una, è l’errore più comune di chi prova a costruire un tracciato da zero invece di partire da uno già pronto.

Fustella digitale o fustella fisica: la distinzione che conta

Qui si annida l’equivoco più diffuso.

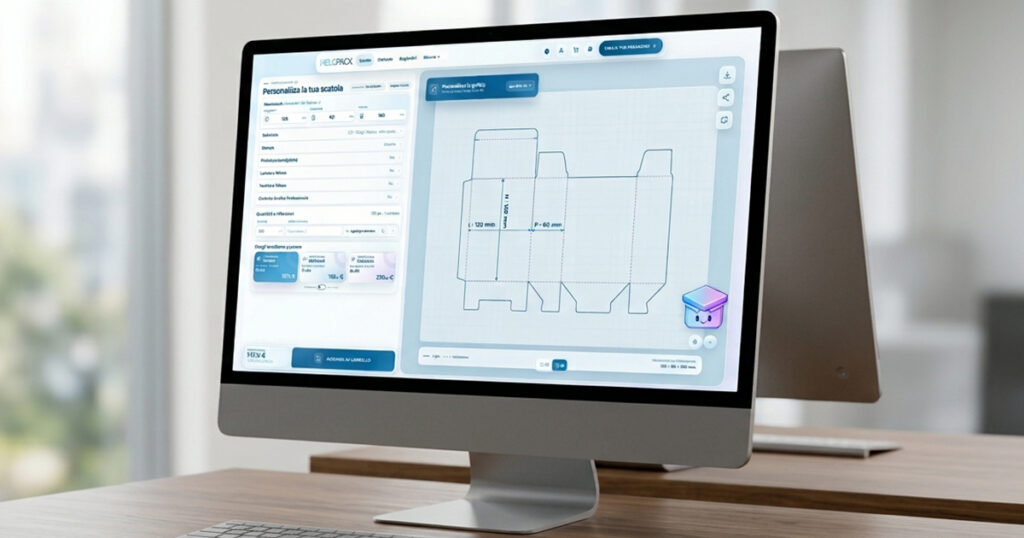

Per i formati a catalogo, oltre 4.900 tra scatole e astucci, il tracciato è già pronto: è un file digitale, non uno stampo fisico in magazzino. Si sceglie il modello e le dimensioni nel configuratore, e il tracciato vettoriale si scarica subito, pronto per costruirci sopra la grafica. Il taglio in produzione è digitale: non c’è nessun costo di fustella e nessuna attesa per crearla, e vale anche per un pezzo solo.

Una fustella su misura, per una forma che non esiste nel catalogo, è un percorso diverso: richiede la costruzione fisica di un impianto di taglio dedicato, un costo industriale tra i 150 e i 1.000 euro, gestito caso per caso dal team dopo aver verificato dimensioni, peso e fattibilità del tracciato. È la strada giusta per un progetto davvero fuori standard, non quella di partenza: prima conviene sempre controllare se una delle 4.900 fustelle a catalogo copre già l’esigenza.

Le famiglie di fustella più comuni

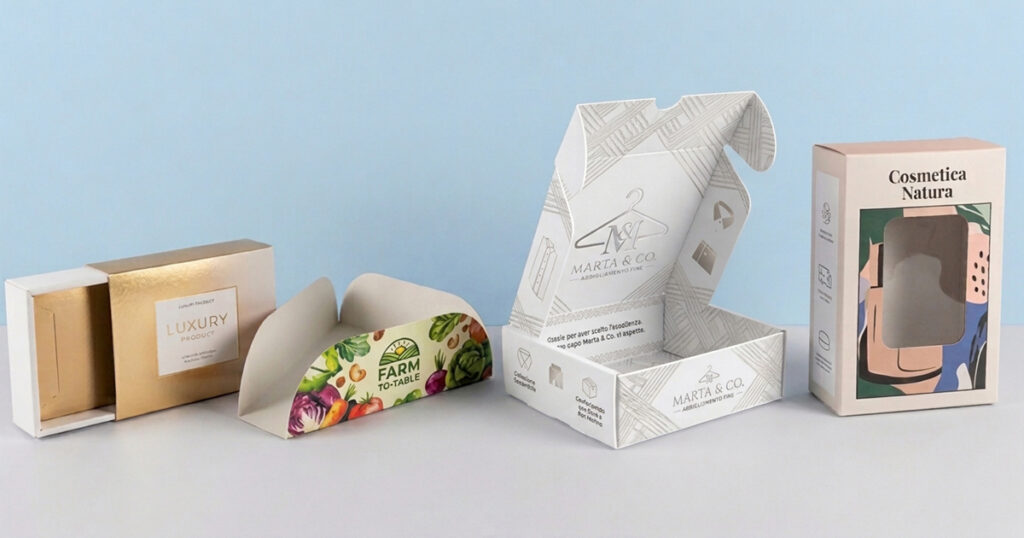

Ogni forma di scatola ha un tracciato diverso, ma la maggior parte rientra in poche famiglie ricorrenti:

• Astuccio con alette (ali), chiusura a incastro o a incollaggio sulle alette laterali: il modello più diffuso.
• Scatola fondo e coperchio, due pezzi separati, spesso scelta per un effetto più strutturato.
• astuccio automontante (o a fondo automatico), si apre e forma il fondo con un solo gesto: utile quando la scatola va montata rapidamente in produzione o in punto vendita.
• Astuccio con finestra, una parte del tracciato viene tagliata via per mostrare il prodotto, senza pellicola.
• Scatola a valigetta o scatola con maniglia (con manico), pensata per essere trasportata a mano.

Ogni famiglia ha vincoli propri di proporzione e di posizionamento delle cordonature. È la ragione per cui partire da un tracciato già collaudato, invece di disegnarne uno nuovo, evita la maggior parte degli errori strutturali.

Costruire il file sul tracciato: le regole di base

Una volta scaricato il tracciato, la grafica si costruisce sopra, rispettando alcune regole fisse:

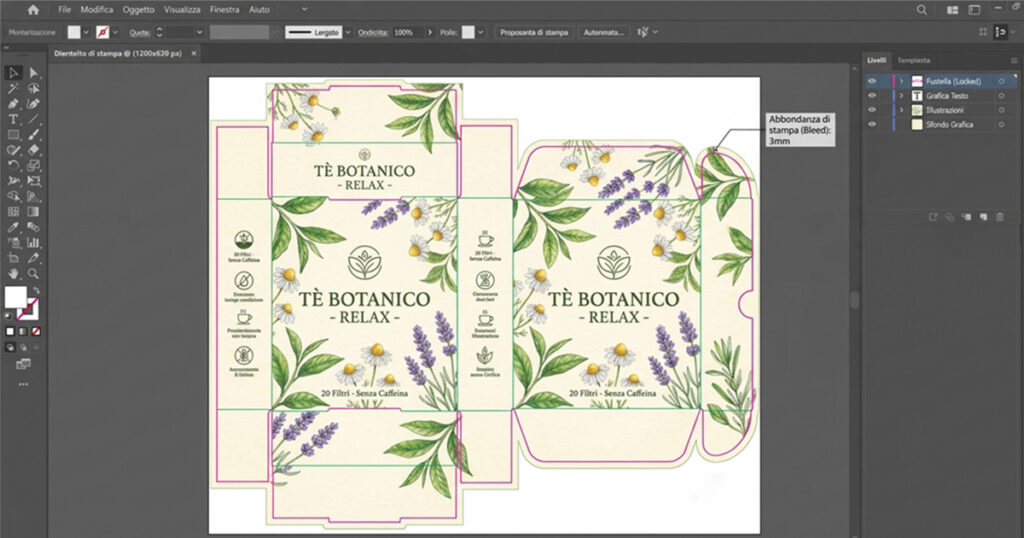

• Abbondanza di 3 mm oltre la linea di taglio, su tutti i lati: assorbe la tolleranza della fustellatura ed evita il bordo bianco che compare quando il taglio è anche solo leggermente impreciso.
• Colori in CMYK, mai in RGB: la stampa lavora in quadricromia, quindi un file in RGB o con colori Pantone non convertiti produce una resa diversa da quella vista a schermo.
• Risoluzione minima 300 dpi per immagini e sfondi raster, per evitare sgranature visibili.
• Testi e loghi convertiti in tracciati vettoriali, per non dipendere da un font che potrebbe mancare in stampa.
• Nobilitazioni (lamina, rilievo) su un livello separato o con una tinta piatta dedicata, mai mescolate alla grafica a colori.
• Esportazione in PDF vettoriale, formato PDF/X-1a o PDF/X-4.

Chi preferisce usare un tracciato proprio o fornito da un’altra tipografia può farlo, ma va verificato prima della stampa: il reparto prestampa controlla la compatibilità e, se serve, corregge il tracciato prima di avviare la produzione.

Gli errori più frequenti da evitare

1. Costruire la grafica senza il tracciato sotto. Senza sapere dove cade la piega o il taglio, elementi importanti come testo, logo o codice a barre rischiano di finire proprio sulla linea sbagliata.
2. Dimenticare l’abbondanza. Un’immagine che si ferma esattamente sul bordo di taglio lascia un margine bianco alla minima imprecisione.
3. Ignorare la cordonatura nel posizionamento della grafica. Un elemento che attraversa una piega rischia di spaccarsi o deformarsi quando la scatola viene montata.
4. Mescolare la nobilitazione con la grafica a colori. Se lamina o rilievo non sono su un livello riconoscibile, il rischio è stamparli come fossero un colore, o perderli del tutto.
5. Font non convertiti in curve. Un carattere mancante sul sistema di stampa viene sostituito, e cambiano spaziature e leggibilità.

Un file controllato prima di stampare

Anche partendo dal tracciato giusto, ogni file è controllato dal reparto prestampa prima della produzione: risoluzione, abbondanze, centratura. Se qualcosa non torna, il cliente viene contattato prima di avviare la stampa.

Configura la tua scatola, scegli modello e dimensioni, scarica il tracciato e carica la tua grafica.

Da 1 pezzo, in 48 ore.

Domande frequenti

Cos’è un tracciato fustella?

È il disegno tecnico che indica dove il cartoncino va tagliato e dove va piegato per diventare una scatola: la base su cui si costruisce tutta la grafica.

Che differenza c’è tra taglio e cordonatura?

Il taglio trancia il cartoncino, la cordonatura lo segna soltanto per farlo piegare in modo netto senza spaccarsi. Sono sempre due linee distinte nel tracciato.

Quanto costa una fustella personalizzata?

 Per i formati a catalogo, oltre 4.900 tra scatole e astucci, il costo è zero: il taglio è digitale. Una fustella davvero fuori catalogo richiede un impianto fisico, con un costo industriale tra 150 e 1.000 euro.

Posso usare un tracciato mio o di un’altra tipografia?

Sì, ma va verificato prima della stampa: il reparto prestampa controlla la compatibilità e corregge il tracciato se necessario.

Qual è l’abbondanza giusta per un file costruito su un tracciato fustella?

3 mm oltre la linea di taglio, su tutti i lati.

Il team controlla il file prima di stampare?

Sì: ogni file viene verificato prima della produzione, e in caso di anomalie il cliente viene contattato per correggerle.
